В этой небольшой заметке описано казалось бы, привычное зарядное устройство. Но его некоторые возможности, хотя и не попадают в разряд «новшеств», тем не менее, достаточно оригинальны и главное востребованы.







При написании преследовались две информационные цели: ознакомление читателей с возможностями прибора и проверки заявленных производителем параметров. Итак, знакомьтесь. Зарядное устройство MULTI XS7000 производства шведской фирмы CTEK. Эта фирма была основана в 2000 году и является дочерним предприятием основанной в 1982 году Teknisk Utveckling AB, специализирующейся на выпуске различных электронных устройств. К продаже представлена достаточно полная линейка зарядных устройств этого производителя. В качестве подопытного кролика был выбран этот, примерно средний вариант. CTEK MULTI XS 7000 является универсальным зарядным устройством, предназначенным для зарядки, восстановления и поддержания в исправном состоянии свинцовых кислотных аккумуляторов автомобилей, катеров, мототехники, снегоходов. Кроме этого, он может работать как источник питания при отсоединении штатного аккумулятора. Что позволяет в этой ситуации избежать потери результатов адаптации и кодов компьютеров, предустановок радио и систем навигации (GPS   навигаторы)

, противоугонных и других дополнительных систем современного автомобиля. Возможно, восстановление глубоко разряженных батарей и устранение небольшой сульфатации пластин.







В комплект поставки (фото) входит зарядное устройство, кабель для подключения к аккумулятору с помощью зажимов, кабель для стационарного подключения, чехол для хранения и переноски, инструкция по эксплуатации. Возможно приобретение дополнительных приспособлений для подключения.



Владельцам автомобиля особенно пригодится специальный переходник, который устанавливается стационарно и с помощью которого можно быстро и надежно подключать зарядное устройство к своему аккумулятору. Для защиты его контактов от пыли и влаги при обычной эксплуатации предусмотрен специальный колпачок. На верхней крышке расположена функциональная кнопка выбора режимов устройства и светодиодные индикаторы (фото справа). В рассматриваемой модели предусмотрены несколько функций и режимов зарядки. Если зарядное устройство прерывает зарядку или прекращает подачу напряжение на аккумулятор (состояние «Неисправность»), то включается этот индикатор.

                                                                                 Режим «Зарядка» основной эксплуатационный режим и состоит из нескольких этапов.

1. Начальная фаза заряда (Десульфатация). Начальный этап полного цикла зарядки. В течение долей секунды на аккумулятор подается импульсное напряжение для устранения сульфатации пластин.

2. «Мягкое» начало зарядки. На этом этапе зарядный ток ограничен до 3A. Заканчивается, когда напряжение поднимается выше 10.5В. Если в течение 6 часов напряжение на клеммах аккумулятора не поднимется выше 10,5В, зарядное устройство переключается в состояние «Неисправность».

3. Основная часть зарядного цикла, заряд до 80%. Зарядка выполняется при максимальном токе до тех пор, пока не достигнет заданного порога напряжения.

4. Окончательный этап зарядки до 100% емкости. Поскольку поддерживается постоянное напряжение, то постепенно уменьшается ток зарядки. Напряжение поддерживается постоянным до тех пор, пока ток не падает до очень низкого уровня. Фаза также заканчивается, если общее время для основного цикла и дозарядки превышает 40 часов.

5. Диагностика- Зарядка на короткое время приостанавливается и измеряется падение напряжения батареи. Если напряжение уменьшается слишком быстро, то вероятно, что батарея неисправна. Зарядка приостанавливается и указывается на неисправность (индикатор 0)
6. Восстановление- Восстановление глубоко разряженных батарей. Восстановление уменьшает расслоение электролита. Срок службы батареи продлевается и ее емкость восстанавливается.

7. Буферный режим- В течение первых 10 дней Буферного режима поддерживающей зарядки на батарее поддерживается постоянное напряжение 13.6В.

8. Импульсный цикл включается автоматически при заряженности аккумулятора более 95% емкости.

При этом устройство формирует токовые импульсы в 5А. Это способствует уменьшению потерь электролита и увеличению срока эксплуатации. При этом зарядное устройство проверяет напряжение каждые 10 минут для того, чтобы определить, нужен ли новый импульс. Это означает, что эти импульсы формируются не чаще чем каждые 10 минут. Если аккумулятор заряжается и/или напряжение уменьшается ниже определенного порога, зарядное устройство формирует импульсный режим зарядки (5A) до тех пор, пока напряжение не достигнет заданного уровня (14.4В или 14.7В) и затем этот процесс прекращается. Этот режим может быть назван «самообслуживанием». Так обеспечивает постоянный контроль состояния и подзаряжает аккумулятор при необходимости. Режим используется при долговременном хранении батареи.

Режим источника питания. В этом режиме («Supply») устройство поддерживает постоянное напряжение 13.6В с максимально допустимым током до 7A. В режиме возможно безопасное отключение аккумулятора, например, для замены на новый. К сожалению, в этом режиме не реализована функция Spark Free (без искр).



Режим повышенного напряжения.В этом режиме (Снежинка) на аккумулятор в течение 4 часов подается постоянное напряжение 16В с ограничением протекающего тока (1.5А). Этот режим используется для зарядки АКБ при пониженных температурах, а так же для гелиевых АКБ и аккумуляторов с абсорбированным электролитом. После завершения этого времени MULTI XS 7000 автоматически перейдет в импульсный режим.



Проверка в условиях реальной СТО, на конкретных автомобилях показала, что технические характеристики устройства полностью соответствуют заявленным, а некоторые параметры даже лучше паспортных данных.



Некоторые параметры оказались лучше паспортных данных. Например, ток утечки при подключении обесточенного устройства составил менее 0,4 мА, хотя в описании приводится значение не более 3 мА. При нагреве корпуса блока, начиная с температуры примерно 40ºС, было подтверждено почти линейное уменьшение тока зарядки, что в данном случае весьма положительно с точки зрения пожарной безопасности.

Особенно впечатляют результаты проверки выходного напряжения зарядного устройства. При изменении входного напряжения питания от 110 (!) вольт до 280 вольт выходное напряжение оставалось практически неизменным (флуктуации примерно 1-2 сотых вольта). Причем это имело место быть и в режимах «зарядка» и в режиме «питание». То есть в разумном пределе выходное напряжение не зависит от величины входного напряжения сети, что свидетельствует о глубокой обратной связи и огромных возможностях систем стабилизации. Устранение сульфатации пластин аккумуляторов не проверялось, но судя по алгоритму управления зарядкой, - это вполне реально.



Одним из преимуществ данного устройства является возможность поддержания заданного напряжения бортовой сети автомобиля в режиме «источник питания».

 1. Для «чистоты эксперимента» и улучшения его достоверности был превышен диапазон проверки по сравнению с



допустимым производителем диапазоном напряжений.

Устройство достаточно хорошо защищено от попадания во внутрь влаги и пыли. Корпус выполнен из ударопрочной пластмассы. Выходные контакты защищены от короткого замыкания и переполюсовки. Предусмотрена защита от перенапряжения и предприняты специальные методы подавления помех. Заявлена изоляционная стойкость до 4 кВ. Встроенный таймер позволит избежать непрерывной зарядки короткозамкнутого или глубоко разряженного аккумулятора. Предприняты специальные меры для повышения вибростойкости и снижения уровня шума. Компактная и легкая конструкция позволяет брать это устройство с собой, отправляясь в дальнюю дорогу или в путешествие.









Одной из причин высоких эксплуатационных характеристик этого устройства является применение современного импульсного преобразователя, в котором переменное сетевое напряжение сначала выпрямляется, а затем с помощью высокочастотного генератора преобразуется в импульсы высокой частоты. Это позволяет резко уменьшить габариты и вес трансформатора, так как становится возможным использование сердечников из ферромагнитных материалов в десятки раз меньших размеров. Кроме этого снижаются потери, улучшаются регулировочные возможности стабилизации параметров напряжения и упрощается управление режимами зарядки.





Прим. несколько дней «ломал голову» как производитель смог реализовать такие сложные алгоритмы зарядки и такие качественные показатели. Первое вскрытие чуть не вызвало разочарование. Просто "схемы управления" и только. После вскрыл блок еще раз и на другой стороне печатной платы был замечен микропроцессор (фото) и все стало на свои места, а в этой статье появился текст. Применение быстродействующего 8-битового микропроцессора AtmeGA48-20AU и запатентованных оригинальных алгоритмов является причиной значительного улучшения качественных показатели этого зарядного устройства и наличие оптимальных режимов зарядки.







Большинство зарядных устройств прекращают зарядку только после отключения питания или отсоединения от батареи. Зарядные устройства CTEK «умные». После окончания зарядки устройство автоматически отключается от аккумулятора. Но как только напряжение на аккумуляторе станет меньше 12.9 вольт, он перезапустится на небольшое время и с малым током зарядки. После восстановления кондиции процесс «самотключения» повторится, и это будет продолжаться до тех пор, пока устройство не будет обесточено. Особый интерес вызвал вопрос качества монтажа

электронных компонентов. Могу ответственно сказать, что в некоторые места вызвали у меня лучшие воспоминания о добрых советских стандартах на качество исполнения и сборки печатных плат.

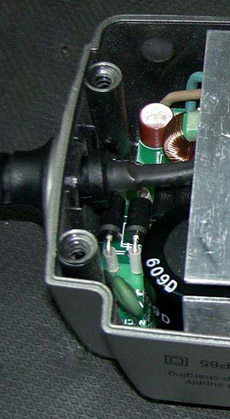

Элементы печатного монтажа зарядного устройства установлены и пропаяны качественно. Выводы ответственных элементов защищены отрезками диэлектрических пластиковых трубок. Я думаю, что пресловутое ОТК тех времен признало бы это устройство полностью соответствующим стандартам надежности. И тем более оно соответствует нынешним. Сразу видно, что печатные платы этого устройства собирались не руками китайских детей и разрабатывались не ногами китайских любителей контрафакта, для которых «десятью заповедями» является дешевизна производства и минимизация затрат — в ущерб надежности, качеству, безопасности покупателей и другим подобным требованиям цивилизованных стран к промышленной продукции.



Доказательством качества является тот факт, что зарядные устройства производства CTEK под своим фирменными именами используются известными производителями таких автомобильных брендов как Ferrari, Porsche, Lamborghini, Mercedes-Benz, Maybach, Aston Martin, Lexus, Harley Davidson и т.д. Среди моделей зарядных устройств СТЕК, каждый найдет себе подходящее устройство.



Примечательна проверка «экстремальных» свойств этого зарядного устройства. Убедиться в защищенности от замыкания выходных проводов и от переполюсовки подключения было нетрудно. Это было подтверждено простыми манипуляциями с проводами соединения с аккумулятором.



Проверка влагозащищенности свелась к поливанию его водой и в проверке отсутствия после этого следов влаги внутри корпуса. Хотя было и такое испытание (фото слева). Ранее планировавшееся сравнение с аналогичными девайсами других производителей оказалось «неинтересным», так все доступные для анализа зарядные устройства проигрывали практически по всем показателям.



Поэтому выбор за вами!! Что лучше для покупки, качественное оборудование за доступные деньги или дешевые подделки жителей шалого востока, каждый решает самостоятельно... И правильный ответ мне известен... А Вам?
